紫外老化輻照計 數字型紫外照度儀

       紫外輻照計是寬譜線功率測量儀，主要用于測量紫外線的輻射能功率密度，即每平方厘米的輻射能功率。詳情可咨詢18033338362.

RGM-H102 數字型紫外照度儀

用戶手冊

一、產品特點

RGM-H102 系列數字型紫外照度儀參照多款

國內外同類產品設計風格，綜合考慮客戶的應用安

全，具有以下特點：

? 選用高精度數字 A/D，保證更精確測量； ? 大容量充電電池供電，超長待機 1 個月；

? 選用純 UV 傳感器，無可見光影響；

? 主機采用高檔數字處理芯片，智能化軟件設計

? 專業的光路設計，使儀表具有良好的響應曲線；

? 自動數據記憶功能，UV 探測更安全

二、技術指標

? 響應光譜：λp＝340nm

? 測量范圍：0~40000uw/cm2 ? 顯示精度：0.1uw/cm2 ? 測量精度：±10%

? 主機外觀：130mm×70mm×28mm(長寬高) ? 內置電源：4.8V 充電電池

? 外置電源：5.6V 直流適配器

? 整機功耗：≦0.25W

? 待機時間：1 個月

? 工作環境：室內應用

 海拔≦2000m

 溫度 0~+55℃

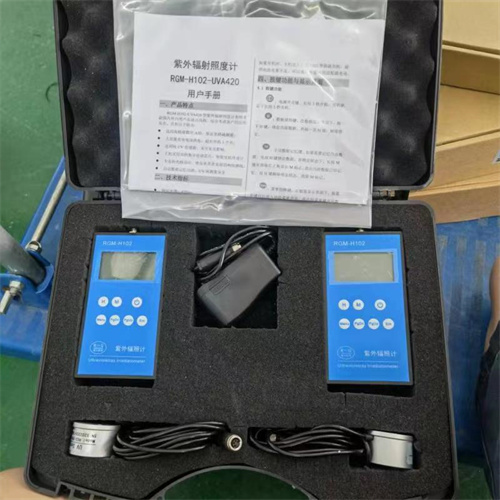

三、安裝與連接 1、打開紫外線輻照計包裝盒，取出主機和紫外線探頭。紫外線探頭與主機通過航空插頭連接：

將傳感器插頭插入主機連接器插座，插入前對準連接器凹槽方向，嚴禁在沒有對準的情況下強行連接傳感器與主機。航空插頭插入連接座后，旋緊外殼連接螺絲。

 2、傳感器與主機連接好后，將傳感器安放在選好的測試點。準備就緒后，長按電源鍵 3 秒開機。如果開機時，主機進入公司 LOGO 界面就關機，說明電池電量不足，可以通過外置電源適配器充電。

四、按鍵功能與顯示界面

4.1 按鍵功能 電源開關鍵，長按 3 秒開機；開機狀

態下長按 3 秒關機。：數據保持鍵。在數值顯示界面下，按一下 H 鍵，鎖定當前數據。再按一次 H 鍵，解除鎖定。

：手動數據記憶鍵。如果需要記憶當前數據，先按 H 鍵鎖定數據，在鎖定狀態下，長按 M鍵至界面右上角顯示 M 標志，表示當前數據已經記

憶。按 H 鍵解除鎖定狀態，清除 M 標記。

：菜單切換鍵。在數值顯示界面下，按菜

單鍵可以進入功能菜單界面。再次按菜單鍵返回?cái)?shù)值顯示界面。在參數設定界面，按菜單鍵可以返回

功能菜單界面。：下翻頁鍵。在數值顯示界面下，通過下

翻頁鍵切換不同的數值狀態。在功能菜單界面下，切換不同的選項。：上翻頁鍵。功能與 PgDn 類同，不再贅述。

第 2 頁 ：確認鍵。在功能菜單界面下，ent 鍵進入具體菜單選項。進入菜單選項后，選好需要設定的參數，按 ent 鍵確認操作。

4.2 數值顯示界面 按電源鍵 3 秒開機 儀表自動進入數值顯示界面，如下圖示：數值顯示界面

數值顯示界面內容：電池電量：電池圖標顯示電池容量，包含三個等級。當電池電量低于第三格電量的下限值時，儀表自動關機，如果開機時電池電量低于下限，儀表開機后顯示公司 Logo 后立即關機。

檢測峰值光譜：本儀表的檢測峰值光譜：λp＝340nm

MX：6 位數值顯示，UVA 光強最大值

PV：6 位數值顯示，UVA 光強當前值

RT：運行時間累積值

4.3 功能菜單界面按 menu 鍵切換至功能菜單顯示界面，如下圖示：

菜單顯示內容：

Zero Setting：清除傳感器零漂。

Memory Data：查看記憶數據。

Default Value：出廠值恢復。

Auto Memory：自動記憶數據；用戶可以根據現場情況，通過自動記憶數據功能實現無人檢測。啟動

該功能后，儀表每隔 1 分鐘記憶一個測試數據，可

連續記憶 10 組數據。

Calibration Date：校準日期設定。UV 輻照計每年

都要進行校準，每次校準完設定好校準日期，可以

查看儀表是否在有效期內。

Calibration Gain：校準系數。為方便校準，儀表內部增加一個校準系數。當傳感器衰減時，可以通過該校準系數補償?shù)玫秸_的校準值。

Exit：退出。返回?cái)?shù)值顯示界面

五、操作指南

5.1 UV 輻照強度測量

開機后，儀表自動進入 UV 值測量界面。直接

從儀表主界面讀數即可。

正常顯示時，按 H 鍵可以進行當前數據鎖定，

顯示屏右上角數據保持狀態標志 H 點亮，如下圖示。

再次按 H 鍵解除鎖定。 340nm

第 3 頁

如果需要記憶當前 UV 值，先按 H 鍵鎖定數據，然后長按 M 鍵 3 秒，直到右上角記憶標志點亮（如下圖示），表示鎖定數據已經記憶。按 H 鍵解除數據保持狀態，記憶標志被清除。可以到菜單 Memory Data 選項查詢記憶數據。

5.2 功能菜單

按 Menu 鍵切換至功能菜單界面，如 4.3 圖示。左側箭頭表示選中功能項，按 Ent 鍵進入對應功能

參數界面。

5.2.1 傳感器零漂清零

為了有效去掉傳感器零漂，儀表提供自動清零功能。該功能可以有效去除測量系統中的干擾。

進入設定界面，如果按 PgUp 選定 YES 選項，按一下 Ent 鍵，界面顯示 Setting，表示清零正在進行，顯示 OK 表示清零操作完畢。按 Menu 鍵或 Ent 鍵返回。

操作界面如下圖所示：

5.2.2 記憶數據查詢

儀表提供數據記憶功能，無論手動記憶還是自動記憶，用戶都可以通過 Memory Data 功能菜單查詢記

憶數據。手動記憶數據包括數據編號，數值最大值 MV，數值實時值 RV，運行時間累積值 RT。 按 PgDn 或 PgUp 鍵進行翻頁。

按 Ent 鍵，跳出刪除數據提示界面，選 Yes 刪除當前選中數據，選 NO 退出。

按 H 鍵進入全部刪除數據界面，如果選擇 Yes，將清空全部數據。選擇 NO 退出刪除。相關數據在刪

除前請確認是否需要備份。按 Menu 鍵返回功能菜單。具體操作如下圖示：

5.2.3 出廠參數恢復

Default Value 功能選項方便用戶一鍵還原儀表的出廠參數。進入設定界面，按 PgUp 鍵切換到 Reset 選項，長

按 Ent 鍵直到界面顯示 OK，表示一鍵還原成功。

在沒有顯示 OK 之前，界面顯示 Waiting。設定成功后，按 Menu 鍵返回。相關操作如下圖示：

5.2.4 數據自動記憶

數據自動記憶功能可以實現 UV 實測數據的自動記憶，每 1 分鐘記憶一次，連續記錄 10 組數據。以往對于大功率 UV 光源的檢測和標定，檢測人員必需做好相應的防護措施，避免皮膚眼睛等部位直接接觸紫外光，否則會造成嚴重灼傷。針對這種情況，我們的儀表內部設計了自動記憶功能。安裝好探頭后，檢測人員只需啟動自動記憶功能，就可以離開檢測現場，避免 UV 照射。該功能實現了無人值守 UV 檢測功能，杜絕了檢測過程中 UV 光 340nm

第 4 頁 源對檢測人員造成傷害的現象。進入設定界面，按 PgUp 鍵切換 Start/End 狀態，按 Menu 鍵返回即可。

注：選定 Start 后，儀表在自動記憶開始前會清除掉 Memory Data 存儲器里面的所有數據，因此在

使用自動記憶功能前，請先備份原有記憶數據。如果原有數據不需要備份，可以直接清除。

5.2.5 校準日期設定

進入校準日期選項，顯示上次校準日期。通過 PgDn和 PgUp 按鍵操作，可以調整校準日期。每次校準

完畢后可以重新設定校準日期，方便查詢儀表的有效期。具體設定方法與上限報警值設定方法類同，不再贅述。操作界面如下圖示：

5.2.6 校準系數設定

為了方便計量人員對儀表校準，儀表內部設定

校準系數，通過調整校準系數可以方便的實現儀表

的校準溯源。操作界面如下圖示：

5.2.6 退出切換到 Exit 選項，按 Ent 鍵或直接按 Menu鍵可以返回功能菜單顯示界面。

5.3 關機數據自動記憶功能儀表開機后，如果沒有任何操作的情況下，10分鐘后自動關機，關機時，儀表會自動記憶關機前的一組數據。如果手動關機，儀表也會執行一次數據記憶操作，下次使用時可以在數據記憶菜單中查詢上次燈管的數據，以備查詢。

六、校準、保修與維護 ? CSY-ZW 型 UV 照度計出廠是均經過標準照度計比對。如果需要出具國家計量院校準報告，可以委托我公司申請校準。

? 產品在按照正常規程和使用環境下使用，一年內出現質量問題，我公司負責免費維修。如因人為原因造成儀表受損的，我公司提供維修服

務，適當收取一定費用。

? 超出保修期的，提供優惠的售后服務和校準服務
